Q1. ELB설정시, 네트워크 매핑 단계에서 가용 영역(AZ, Availability Zone)을 2개 이상 선택의 의미

1️⃣ 가용 영역(Availability Zone, AZ)란?

AWS는 하나의 리전(Region)을 여러 가용 영역(AZ)으로 나눠놨어. 각 AZ는 서로 다른 데이터 센터에 위치해서 독립적인 전력, 네트워크, 냉각 시스템을 사용해. 즉, 하나의 AZ에서 문제가 생겨도 다른 AZ는 정상적으로 작동할 수 있도록 설계된 거지! 🙌

2️⃣ 왜 AZ를 2개 이상 선택해야 할까?

ELB는 트래픽을 여러 서버로 분산시키는 역할을 하잖아? 만약 한 AZ에서 장애가 발생하면, ELB가 다른 AZ의 서버로 요청을 자동으로 보내면서 서비스 중단 없이 안정적으로 운영할 수 있어. 👉 그래서 2개 이상의 AZ를 선택해야 고가용성을 보장할 수 있어!

3️⃣ AZ 선택 방법

네트워크 매핑 단계에서:

  1. VPC 선택
    • VPC는 이미 EC2 인스턴스를 배치한 VPC를 선택하면 돼.
  2. 가용 영역(AZ) 선택
    • 제공되는 AZ 리스트에서 2개 이상의 AZ를 선택해. (예: ap-northeast-2a, ap-northeast-2b)
  3. 서브넷(Subnet) 매핑
    • 각 AZ에 연결된 서브넷을 선택해야 해.
    • 서브넷은 퍼블릭 서브넷(인터넷과 연결 가능)이어야 ELB가 외부 요청을 받을 수 있어.

4️⃣ 실전 팁

  • EC2 인스턴스가 있는 AZ 선택하기 ELB가 선택한 AZ의 서브넷에만 트래픽을 분산시키니까, EC2 인스턴스가 배치된 AZ를 선택해야 해! 👉 예를 들어, ap-northeast-2a와 ap-northeast-2b에 EC2가 있다면 이 두 AZ를 선택하면 돼.
  • EC2가 하나의 AZ에만 있는 경우? 그래도 다른 AZ를 추가 선택할 수 있어. 나중에 다른 AZ에 EC2 인스턴스를 추가 배포하면, ELB가 자동으로 새 인스턴스도 트래픽 분산 대상에 포함해줘!

5️⃣ 요약

  1. 최소 2개의 AZ와 서브넷 선택.
  2. EC2 인스턴스가 있는 AZ 우선 선택.
  3. 서브넷은 반드시 퍼블릭 서브넷이어야 함.

Q2. [AWS] 로그밸런스 구축하기 그림으로 이해시키기(ELB)

AWS로드밸런스 구축 이해 참조 사이트

Elastic Load Balancing (ELB)란?

Elastic Load Balancing(ELB)은 둘 이상의 가용 영역에서 EC2 인스턴스, 컨테이너, IP 주소 등 여러 대상에 걸쳐 수신되는 트래픽을 자동으로 분산시켜주는 역할을 합니다.

등록된 대상의 상태를 모니터링하면서 상태가 양호한 대상으로만 트래픽을 라우팅합니다. Elastic Load Balancing은 수신 트래픽의 변화에 따라 로드 밸런서 용량을 자동으로 조정합니다.

image-20250122124227777

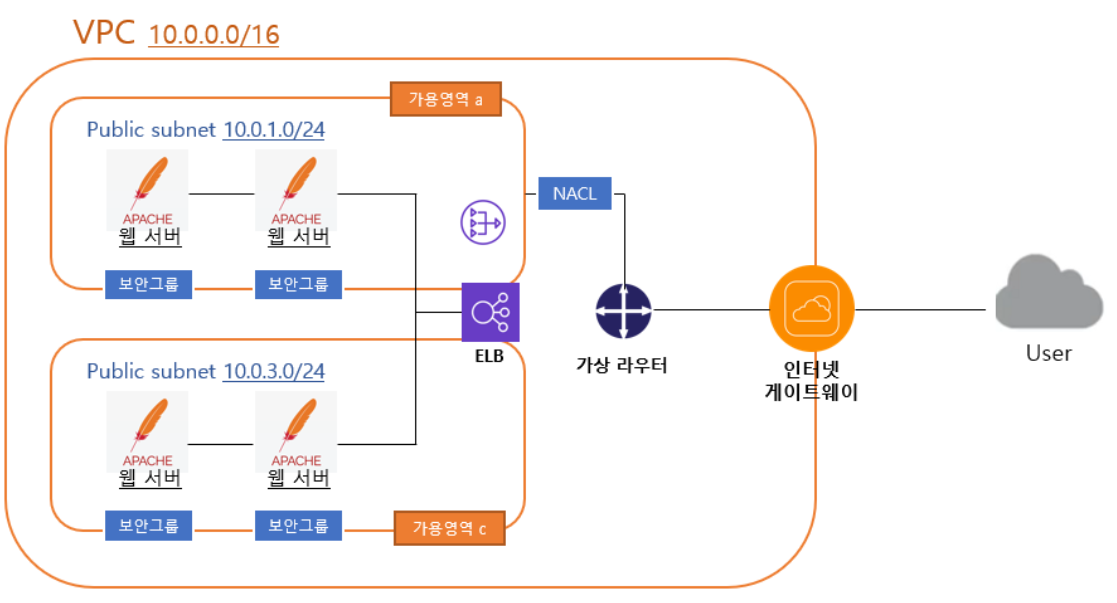

ELB는 다음 그림과 같이 가용 영역이 다른 여러 서브넷에 여러대의 인스턴스가 있는 상태에서, 각 인스턴스의 상태를 확인하고 이에 따라 트래픽을 분산시켜주는 역할을 합니다. 만약 ELB가 없었다면, 특정 서버에만 트래픽이 몰려 인스턴스가 죽어버리는 상황이 발생할 수 있겠죠. 결국, 로드밸런서는 서버의 부하를 분산시켜주는 업무를 수행한다고 볼 수 있습니다.

이와 같은 로드 밸런싱의 특징은 다음과 같습니다.

  • 고가용성
    • 트래픽을 다수의 대상으로 분산하여 고가용성을 유지
  • 상태확인
    • 로드 밸런싱이 적용된 인스턴스의 상태를 주기적으로 확인
  • 보안 기능
    • 로드 밸런서에도 보안 그룹을 지정할 수 있음 (80포트 또는 443포트)
  • 4계층/7계층 로드밸런싱
    • HTTP/HTTPS의 7계층의 애플리케이션 로드 밸런싱과 TCP/UDP의 4계층 로드 밸런싱을 사용할 수 있음
  • 운영 모니터링
    • Cloud Watch에 모니터링, S3에 로그를 저장 등 상황에 따라 ELB 애플리케이션의 성능을 실시간으로 모니터링 할 수 있음

image-20250122124430650

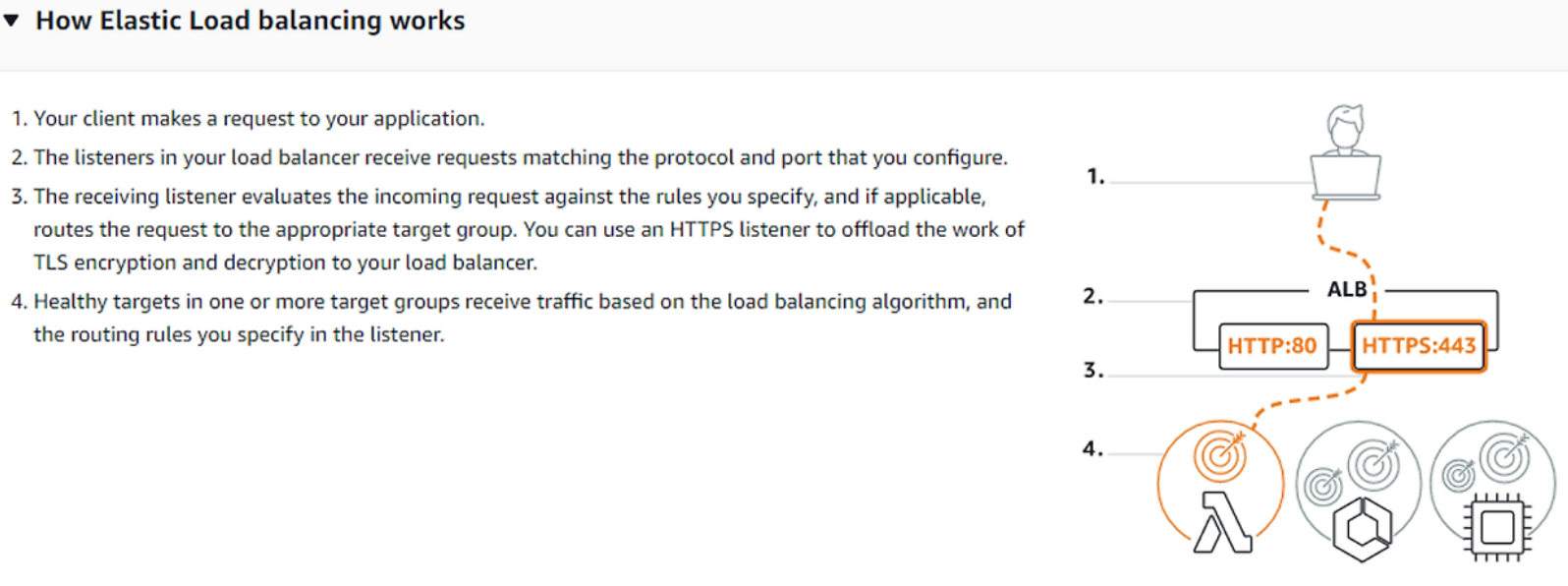

1. 클라이언트가 애플리케이션에 **요청을 보냅니다. **

2. 로드밸런서의 리스너가 설정했던 프로토콜 및 포트에 맞는 요청을 수신합니다.

3. 수신 수신기는 사용자가 지정한 규칙과 비교하여 수신 요청이 유효한지 확인하고, 유효한 경우 해당 요청을 적절한 대상 그룹으로 라우팅합니다. HTTPS 수신기를 사용하여 TLS 암호화 및 암호 해독 작업을 로드 밸런서로 오프로드할 수 있습니다.

4. 대상 그룹에 있는 하나 이상의 정상적인 서버는 로드 밸런싱 알고리즘 및 수신기에서 지정한 라우팅 규칙에 따라 트래픽을 수신합니다.

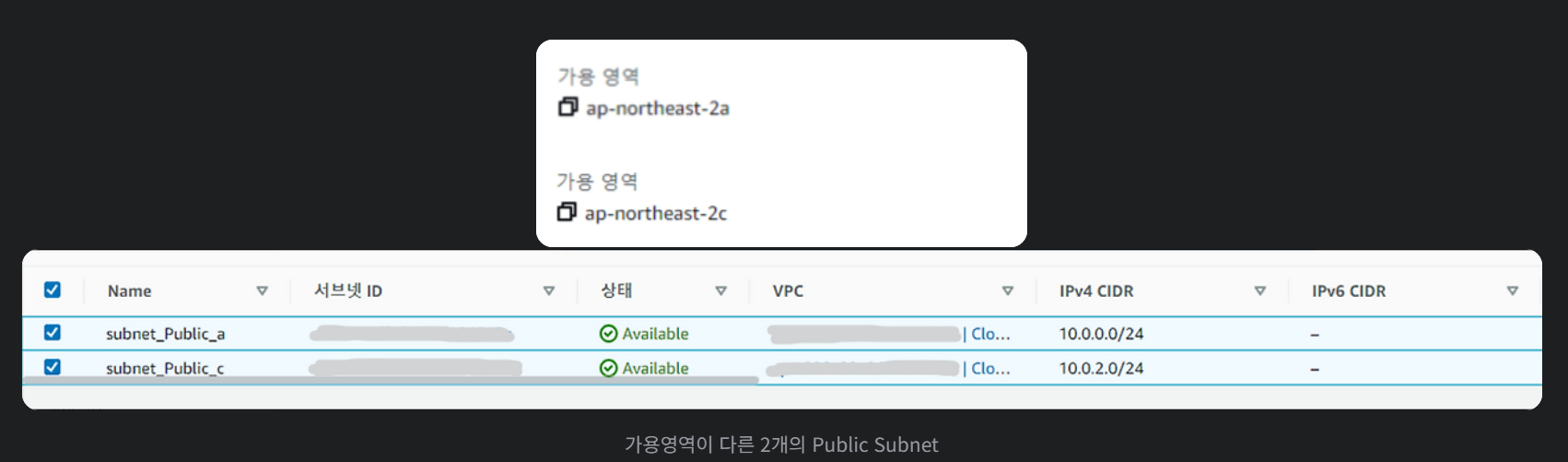

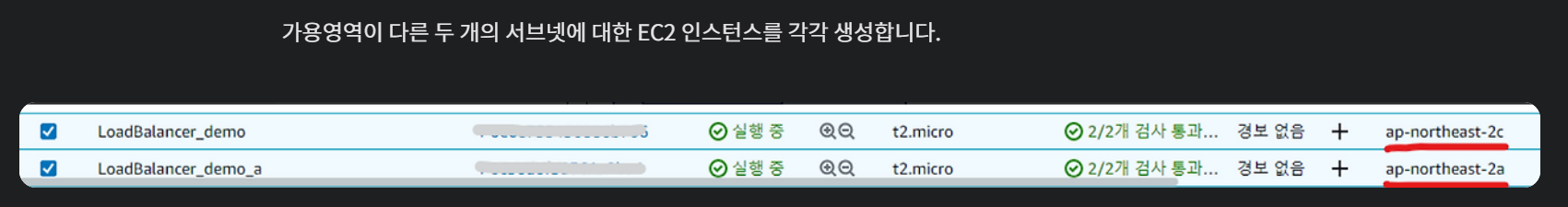

로드밸런싱 목적이 부하를 분산시켜주기위한 목적이기 때문에 특정 리전(가용 영역)에 문제가 생겼을 때 다른 리전으로 트래픽을 분산시켜줄 수 있어야 합니다. 따라서, 로드밸런서를 적용하기 위해선 아래처럼 가용 영역이 다른 최소 2개 이상의 Subnet이 필요합니다.

image-20250122124613354

image-20250122124627273
